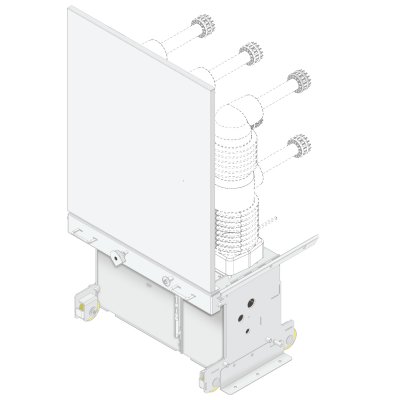

明及 MECAN JT斷路器機構 40.5kV彈操機構 同VD4尺寸 固封式 相距280
產品貨號 ：0000-0116
已選擇："E", "280", "630-3150"
概述

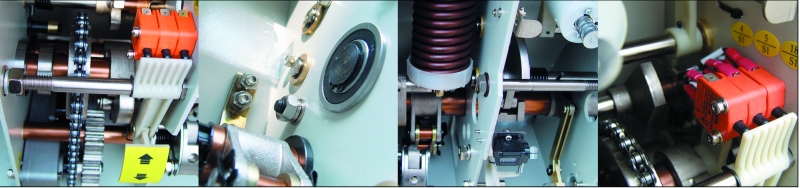

表面處理
80%的機構零件表面采用鍍鎳磷合金處理，大大提高了零部件的防腐能力，確保機械始終如一的穩定品質。
合分閘電磁鐵
電磁鐵采用全封閉結構設計，保證線圈不受潮。
線路板
模塊化的二次控制線路板，采用帶自扣緊的插接頭，既方便更換，也保證了電氣連接的可靠性。
分閘緩沖器
高性能的分閘緩沖器可減少斷路器在分閘時動觸頭過沖或反彈幅值，降低了斷路器分閘時電弧重燃的概率，并保證了真空滅弧室波管機械壽命。
整體優點
操動機構結構簡單、動作可靠，不同規格產品的零部件通用性強，由于該機構完全由我公司自主研發，因而可根據用戶的不同要求定制特殊產品。
合閘單元
合閘單元結構簡單，動作原理可靠，不僅從根本上杜絕了合閘后不能保持、拒分等故障的發生，而且降低了分閘所需的脫扣功。
JT系列操動機構

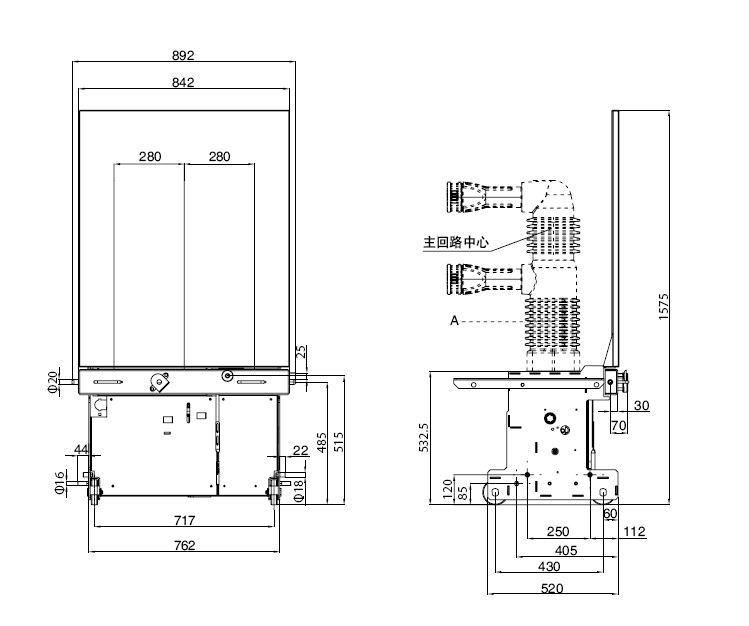

外形圖
規格
額定電流：630-3150A
額定短路開斷電流：20-31.5KA
備注
A-主回路
A可配置固封式回路
適配柜型
適配1200mm柜寬落地柜

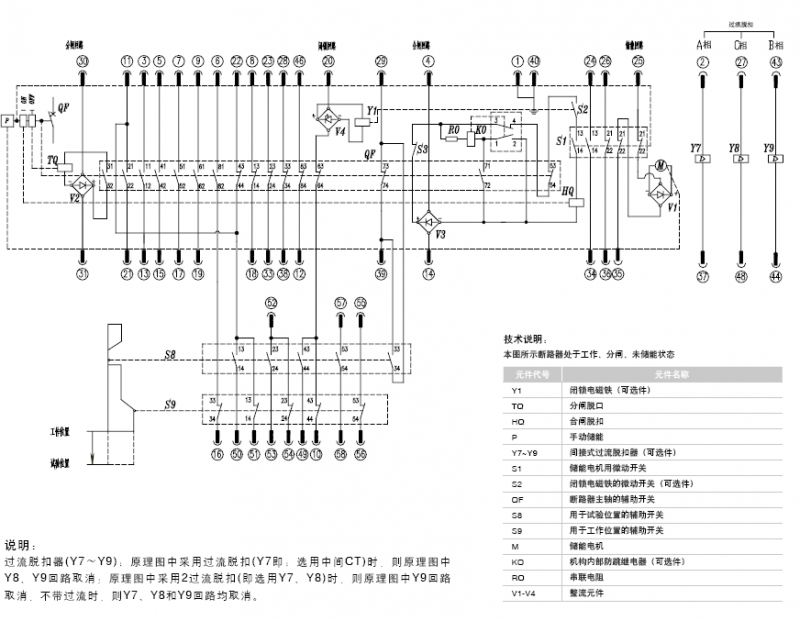

原理圖
帶位置開關
不帶位置開關
參數表
技術規格
儲能電機
額定電壓(V)110,220
額定功率(W)70,100
額定電壓工作范圍85%-110%
儲能時間<=15
合分閘電池鐵
額定電壓（V）110,220
額定電流（A）1.3,2.6
額定功率（W）288
額定電壓工作范圍合閘：85%-110%,分閘：65%-120%
閉鎖電池鐵
額定電壓(V)110,220
額定電流（mA）25
額定功率(W)2.7
防跳繼電器
額定電壓(V)110,220
額定電流(mA)9.1
額定電功率(W)1.0
配置要求
防跳裝置有,無
閉鎖裝置(V)110、220,無
過流方案二過流（A、C相）,三過流（A、B、C相）,無
接地裝置接地觸頭接地,其他
基本參數
相間距280
極間距900/328
額定電流（A）630,1250,1600,2000,2500,3150
額定短路開斷電流（KA）20,25,31.5
主回路配置套筒式,固封式
二次出線位置中間出線,左側出線
軟管長度1200,1400,1600,其他
推行機構配置
行程610,其他
接地刀聯鎖帶,不帶
推行機構行程開關帶,不帶
其他要求
外形尺寸標準外形,非標外形（請附圖）
二次接線方案標準接線,非標接線（請附圖）,不接線
貼標牌無,OEM
制造商提供的信息一年保修
包裝清單合格證*1 操動機構*1 說明書*1 出廠報告*1
